Защита от БПЛА самолётного типа

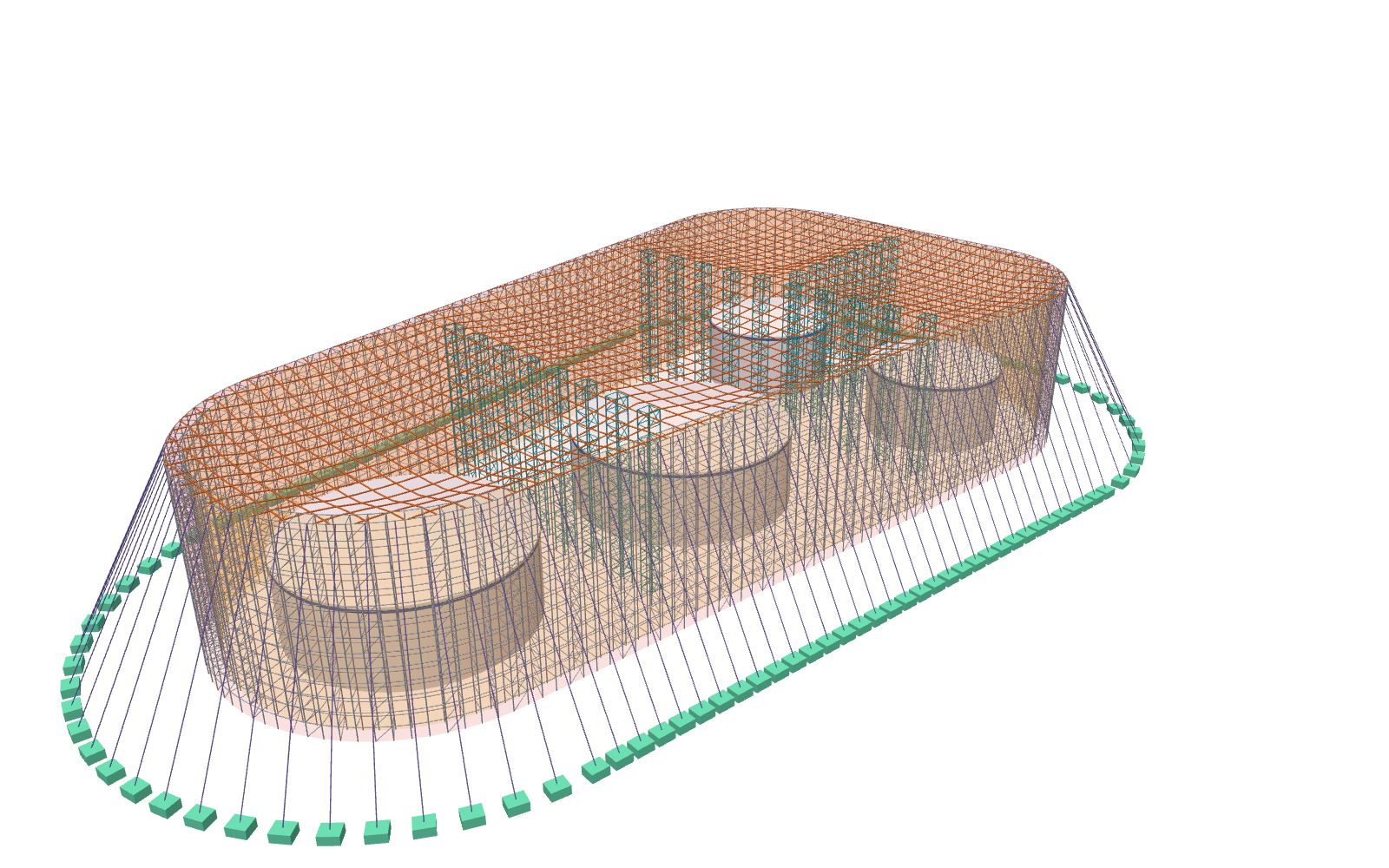

Общее ограждение группы резервуаров и других объектов: стена из стоечных лесов с двумя стальными сетками, тросовое перекрытие сверху, оттяжки на якоря из блоков ФБС. Рассчитано на БПЛА массой до 15 кг с зарядом до 5 кг.
Общее ограждение группы объектов
Одна замкнутая стена из стоечных лесов обходит группу объектов по контуру. Внутренняя грань стоит в 7 м от стенок резервуаров, канатная сетка на наружной грани — в 9 м. При попадании сетка прогибается до 2 м, и до стенки остаётся 7 м при норме от 6 м для заряда 5 кг.
По внутренней грани — вторая, габионная сетка 6×8: она закрывает крупную ячейку от малых FPV и задерживает обломки. Сверху — канатная сетка на тросовой решётке 3×3 м, от 8 м над крышами. Между резервуарами тросы перекрытия поддерживают промежуточные башни из лесов.
Оттяжки от верха стены идут к якорям из блоков ФБС в 15 м снаружи. Фундаменты не нужны, сварки на объекте нет.
Удерживает БПЛА массой до 15 кг с зарядом до 5 кг. Параметры расчётного БПЛА подтверждаются заказчиком в ТЗ; рабочие решения — по проекту КМ/КМД с расчётом.
- Уровень по СП 542
- 3-й
- Расчётный БПЛА
- до 15 кг, заряд до 5 кг
- Сетка до стенки объекта
- 9 м
- Высота
- 28 м
- Над крышами
- от 8 м
- Ширина стены лесов
- 2 м
- Основная сетка
- канатная стальная 150×150, канат Ø5 мм
- Вторая сетка
- габионная 6×8 по стенам
- Перекрытие
- канатная сетка на тросовой решётке 3×3 м
- Опирание
- блоки ФБС снаружи + оттяжки, без фундаментов
- Срок монтажа
- от 2 месяцев
Стена, сетки и оттяжки
Общее ограждение группы резервуаров
Вращайте модель, наведите курсор или коснитесь элемента — появятся описание, размеры и ГОСТ. Слои можно отключать.
Виды
Из чего собрано ограждение
- Стена из стоечных лесовШирина 2 м, два ряда стоек, шаг 2 м, ярус 2 м, высота 28 м.
- Канатная сетка 150×150Основная: по наружной грани стены и по перекрытию. Принимает удар, прогиб до 2 м.
- Габионная сетка 6×8Второй слой по внутренней грани: закрывает ячейку 150 мм от малых FPV и задерживает обломки.
- Тросовая решётка перекрытияШаг 3×3 м, несёт верхнюю сетку. Провис — по расчёту.

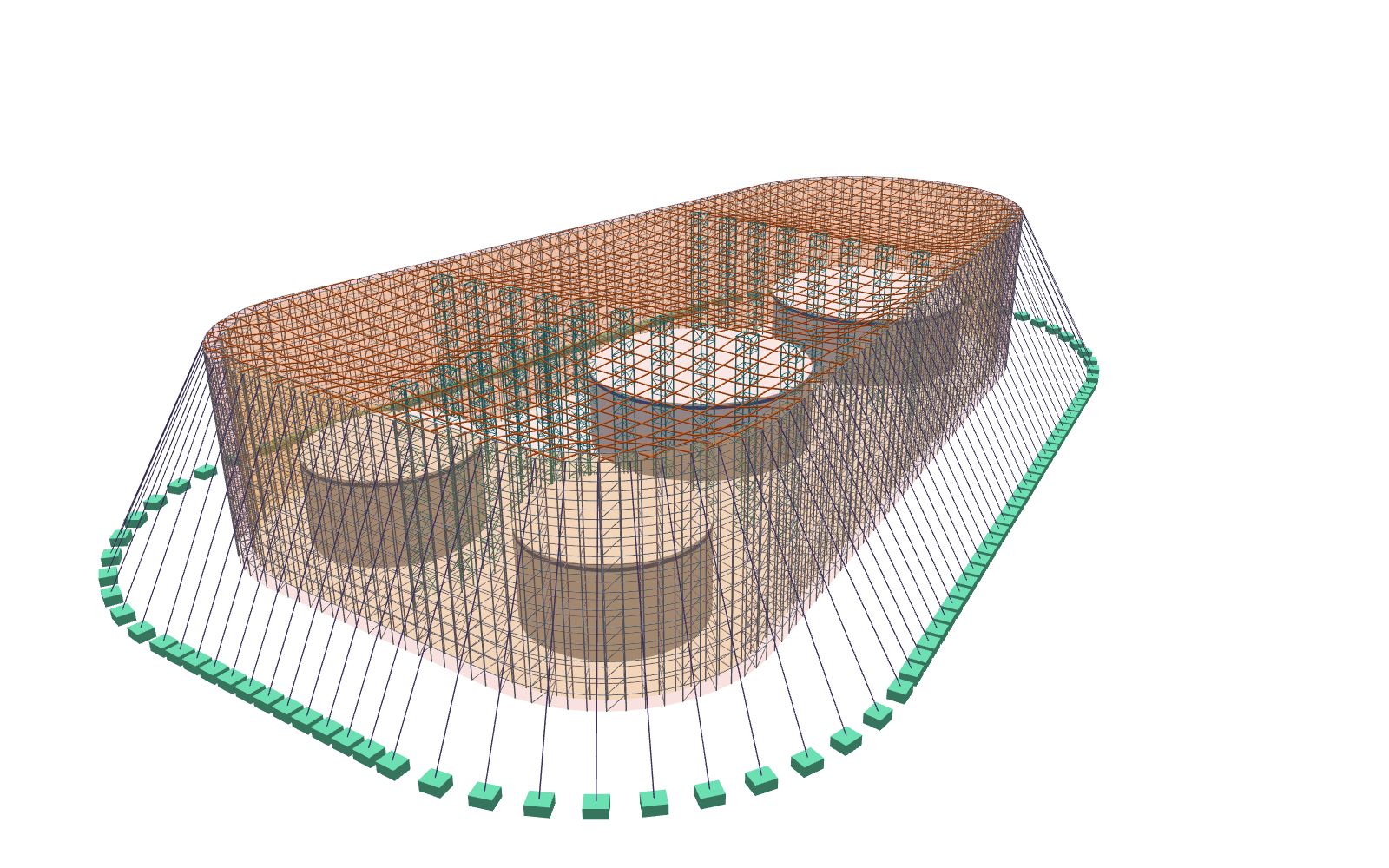

- Промежуточные башниБашни из лесов 2×2 м между объектами поддерживают тросы перекрытия.
- Оттяжки и якоряТрос от верха стены к якорю из блоков ФБС в 15 м снаружи. Воспринимает натяжение перекрытия и ветер.
Материалы и нормативы
| Элемент | Материал | Норматив |
|---|---|---|
| Леса стоечные | труба 48×3 мм | ГОСТ 27321-2023 |
| Сетка канатная 150×150 | канат стальной оцинкованный Ø5 мм | ГОСТ 3063-80 |
| Сетка габионная 6×8 | проволока оцинкованная 2,4 мм | ГОСТ Р 51285-99 |
| Тросы перекрытия и оттяжек | канат стальной оцинкованный Ø12–16,5 мм | ГОСТ 2688-80 |
| Пригрузы и якоря | блоки ФБС 24.4.6 | ГОСТ 13579-2018 |
| Проектирование | — | СП 542.1325800.2024, СП 20.13330.2016, СП 16.13330 |
Параметры расчётного БПЛА подтверждаются заказчиком в ТЗ; рабочие решения — по проекту КМ/КМД с расчётом.
Рассчитаем общее ограждение под ваш объект
Цены на сайте не публикуем: стоимость зависит от числа и размеров объектов, уровня защиты, региона и условий площадки. Пришлите план площадки — подготовим концепцию и расчёт.
