Защита от FPV-дронов
Кольцевое ограждение вокруг каждого резервуара: кольцо из стоечных лесов шириной 2 м со стальной сеткой по бокам и сеткой на тросах сверху. Рассчитано на БПЛА массой до 5 кг с зарядом до 1 кг. Дешевле и быстрее общего ограждения.
Кольцевое ограждение резервуара
Кольцо из лесов стоит отдельно от резервуара: внутренняя грань — в 3,5 м от стенки, габионная сетка на наружной грани — в 5,5 м. Высота 20–22 м, сверху — канатная сетка на тросах с ячейкой 150 мм, на которой не задерживаются снег и лёд.
Пригрузы из блоков ФБС уложены снаружи кольца и соединены стяжками с нижним ярусом лесов. Фундаменты не нужны, сварки на объекте нет, резервуар остаётся в работе.
Решение подходит, когда расчётный БПЛА в ТЗ — FPV-дрон или квадрокоптер. Для БПЛА самолётного типа нужно общее ограждение с двумя сетками.
Удерживает БПЛА массой до 5 кг с зарядом до 1 кг. Параметры расчётного БПЛА подтверждаются заказчиком в ТЗ; рабочие решения — по проекту КМ/КМД с расчётом.
- Уровень по СП 542
- 4-й
- Расчётный БПЛА
- до 5 кг, заряд до 1 кг
- Сетка до стенки объекта
- 5,5 м
- Высота
- 20–22 м
- Ширина кольца лесов
- 2 м
- Основная сетка
- габионная стальная 6×8, проволока 2,4 мм
- Вторая сетка
- нет
- Перекрытие
- канатная сетка на тросах
- Опирание
- блоки ФБС снаружи, без фундаментов
- Срок монтажа
- 2–2,5 месяца
Кольцо, сетка и пригруз

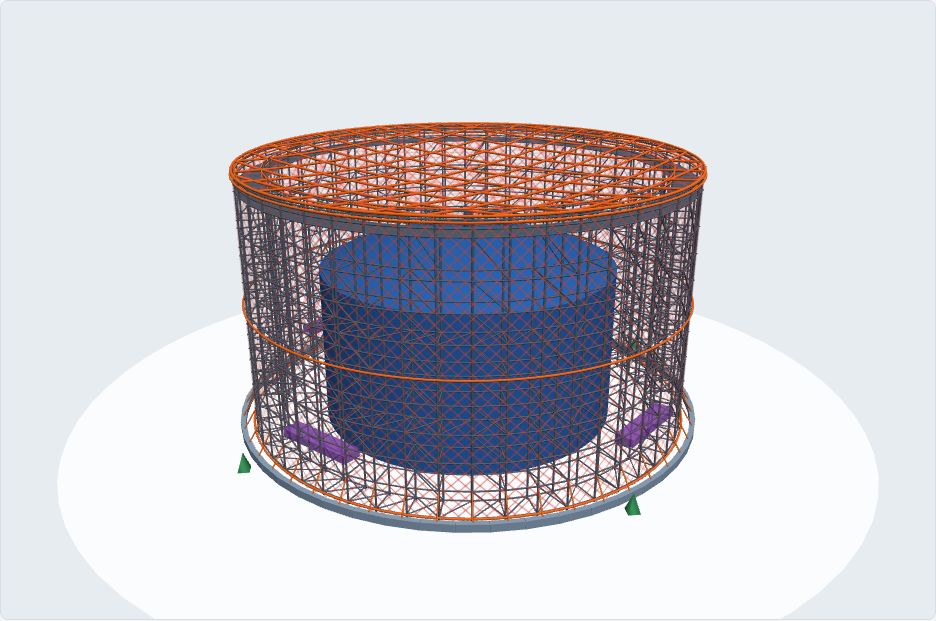

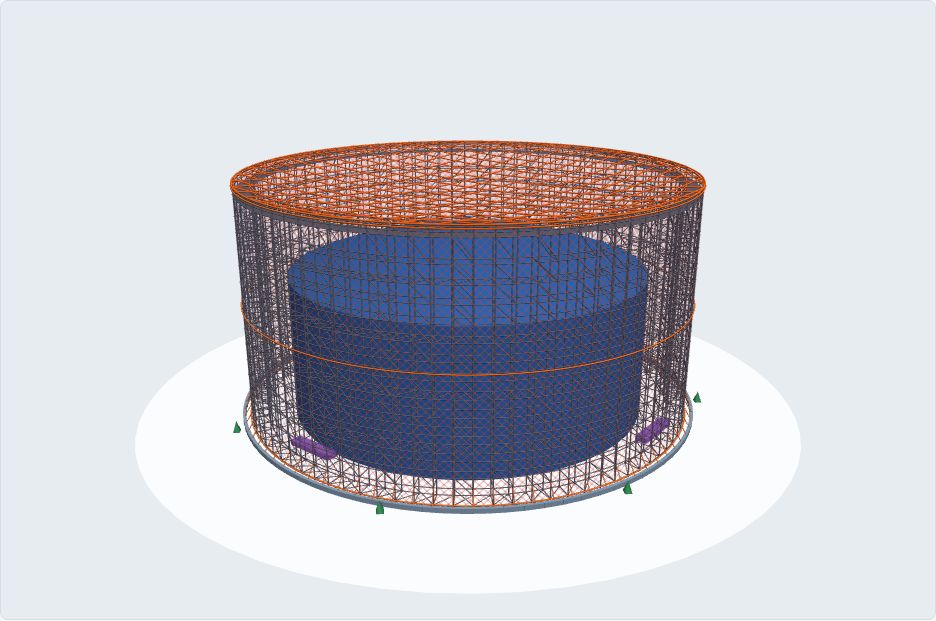

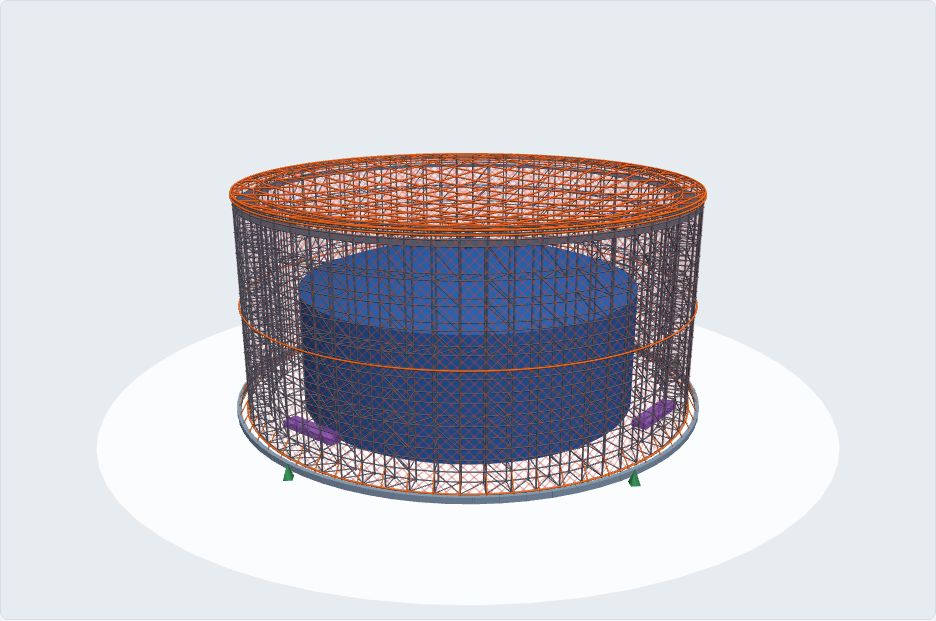

Кольцевые ограждения РВС-5000, 10000, 30000
Выберите резервуар во вкладках, вращайте модель, наведите курсор или коснитесь элемента — появятся размер, материал и ГОСТ. Ниже модели — ведомость материалов.
Виды
Из чего собрано ограждение
- Кольцо из стоечных лесовШирина 2 м, внутренняя грань в 3,5 м от стенки резервуара, высота 20–22 м.
- Габионная сетка 6×8Основная: по наружной грани кольца, в 5,5 м от стенки резервуара.
- Канатная сетка на тросахПерекрытие над резервуаром с ячейкой 150×150 мм.
- Пояса тросовГоризонтальные тросы по боковой сетке.
- Пригрузы из блоков ФБССнаружи кольца, со стяжками к нижнему ярусу лесов. Удерживают кольцо от сдвига ветром.
- ЗаземлениеКонтуры заземления — по проекту молниезащиты.
Материалы и нормативы
| Элемент | Материал | Норматив |
|---|---|---|
| Леса стоечные | труба 48×3 мм | ГОСТ 27321-2023 |
| Сетка канатная 150×150 | канат стальной оцинкованный Ø5 мм | ГОСТ 3063-80 |
| Сетка габионная 6×8 | проволока оцинкованная 2,4 мм | ГОСТ Р 51285-99 |
| Тросы перекрытия и оттяжек | канат стальной оцинкованный Ø12–16,5 мм | ГОСТ 2688-80 |
| Пригрузы и якоря | блоки ФБС 24.4.6 | ГОСТ 13579-2018 |
| Проектирование | — | СП 542.1325800.2024, СП 20.13330.2016, СП 16.13330 |
Параметры расчётного БПЛА подтверждаются заказчиком в ТЗ; рабочие решения — по проекту КМ/КМД с расчётом.
Рассчитаем кольцевое ограждение под ваш резервуар
Цены на сайте не публикуем: стоимость зависит от числа и размеров объектов, уровня защиты, региона и условий площадки. Пришлите план площадки — подготовим концепцию и расчёт.
