Защита резервуаров РВС от БПЛА
Защитные сооружения для вертикальных стальных резервуаров: кольцо или стена из строительных лесов со стальными сетками и сеткой сверху. Конструкция стоит на земле рядом с резервуаром, на стенку и крышу не опирается. Фундаменты и сварка на объекте не нужны.
Проектируем, поставляем комплектующие и монтируем. Срок — от 30 дней.
Скачать альбом технических решений (PDF) · Скачать опросный лист (PDF)
Как это работает
Сетка останавливает БПЛА раньше, чем он долетит до резервуара. Взрыв происходит на сетке, на расстоянии от стенки. Стенка резервуара — несколько миллиметров стали, поэтому защищает именно расстояние.
Два типовых решения
| 4-й уровень по СП 542 | 3-й уровень по СП 542 | |
|---|---|---|
| От чего | малые БПЛА: FPV-дроны, квадрокоптеры | лёгкие БПЛА, в том числе самолётного типа |

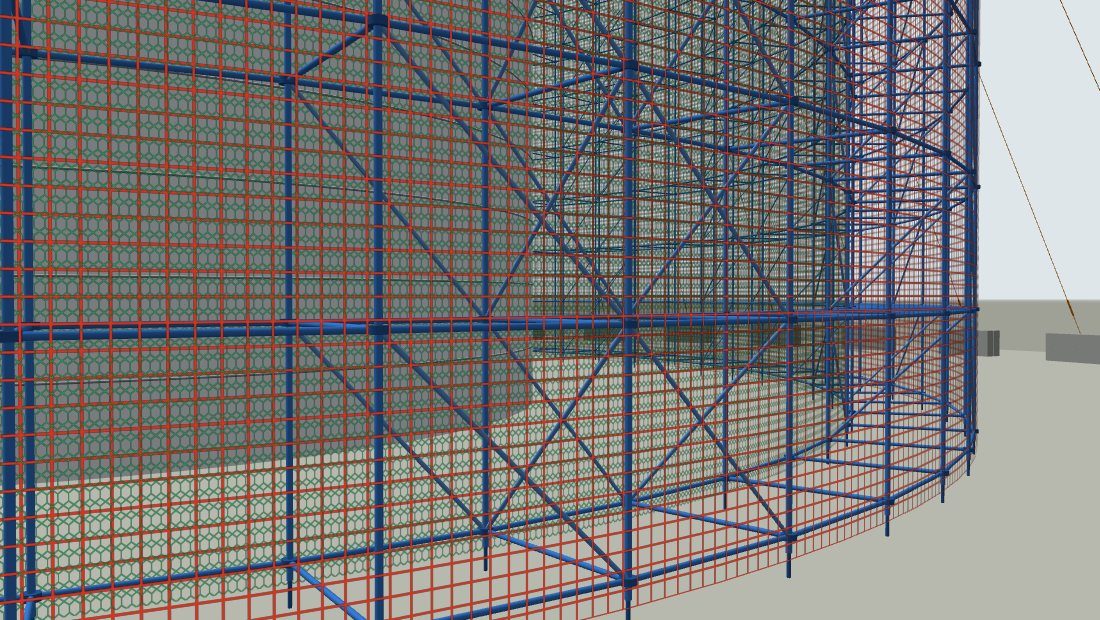

| Конструкция | кольцо лесов шириной 2 м | стена лесов шириной 2 м с оттяжками |
| Сетка до стенки | 5,5 м | 9 м |
| Сетки | одна: габионная 6×8 | две: канатная 150×150 + габионная 6×8 |
| Перекрытие | сетка на тросах | канатная сетка на тросовой решётке 3×3 м |
| Опирание | блоки ФБС | блоки ФБС и оттяжки |
2-й и 1-й уровни (средние БПЛА, защита от осколков) выполняем по индивидуальному проекту.

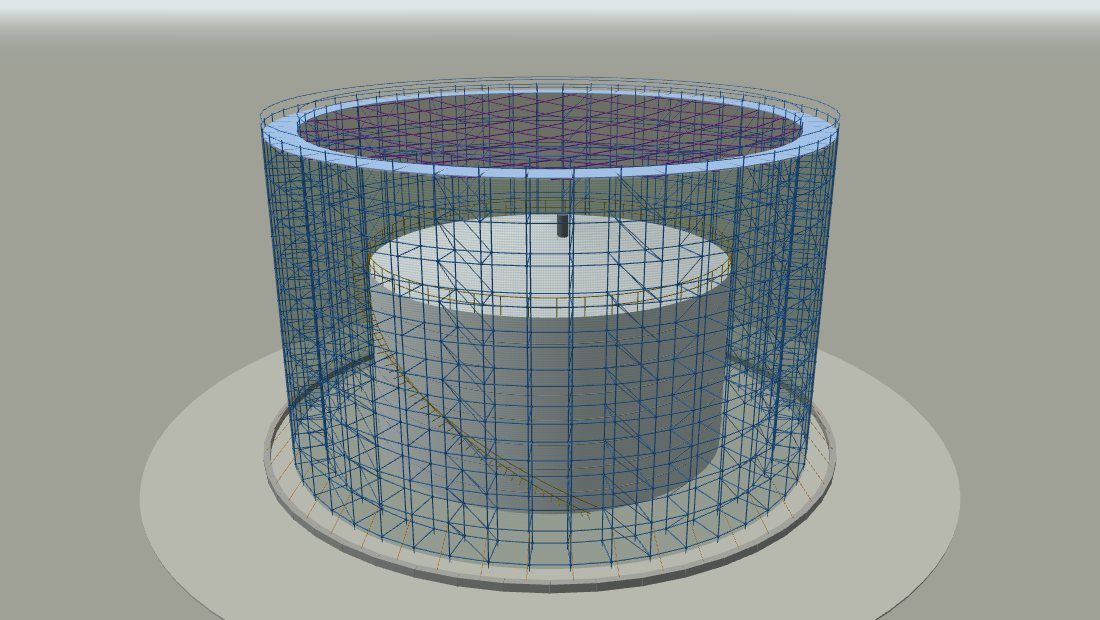

Типоразмеры: 4-й уровень, защита от FPV-дронов
| Резервуар | Диаметр, м | Стенка, м | Ø по сетке, м | Высота, м | Сетка, м² | Леса, т |
|---|---|---|---|---|---|---|
| РВС-1000 | 10,4 | 12 | 21,4 | 20 | 1 707 | 21 |
| РВС-2000 | 15,2 | 12 | 26,2 | 20 | 2 183 | 27 |
| РВС-3000 | 19,0 | 12 | 30,0 | 20 | 2 590 | 31 |
| РВС-5000 | 22,8 | 12 | 33,8 | 20 | 3 021 | 35 |
| РВС-10000 | 34,2 | 12 | 45,2 | 20 | 4 445 | 48 |
| РВС-20000 | 39,9 | 18 | 50,9 | 26 | 6 192 | 70 |
| РВС-30000 | 45,6 | 18 | 56,6 | 26 | 7 139 | 78 |
| РВС-50000 | 60,7 | 18 | 71,7 | 26 | 9 894 | 100 |

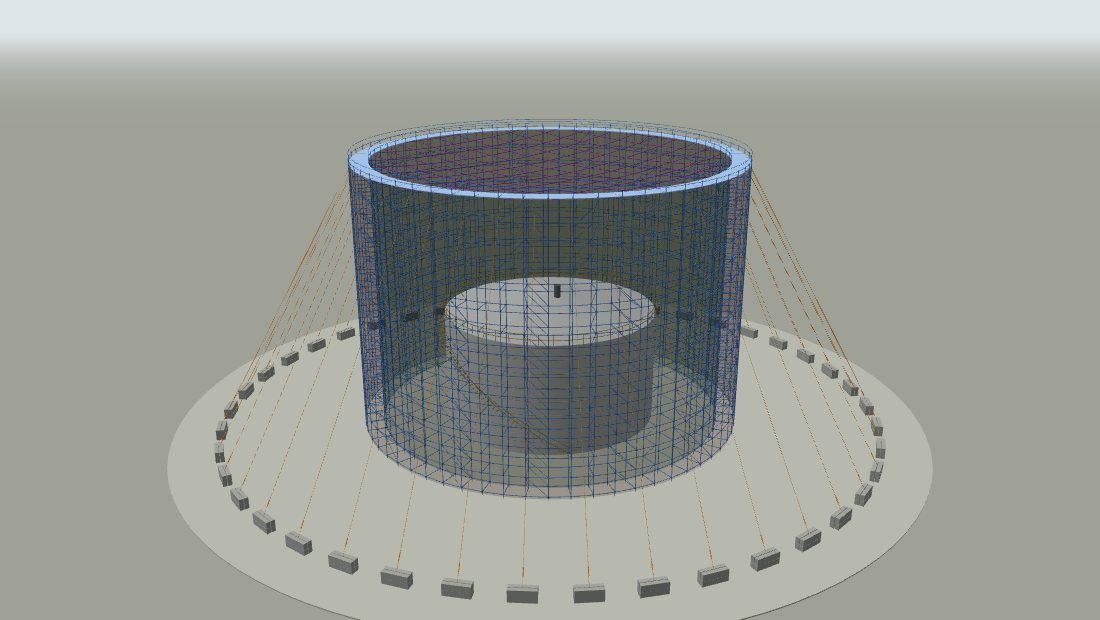

Типоразмеры: 3-й уровень, защита от БПЛА самолётного типа
| Резервуар | Диаметр, м | Стенка, м | Ø по сетке, м | Высота, м | Сетка, м² | Леса, т |
|---|---|---|---|---|---|---|
| РВС-1000 | 10,4 | 12 | 28,4 | 28 | 5 636 | 41 |
| РВС-2000 | 15,2 | 12 | 33,2 | 28 | 6 702 | 48 |
| РВС-3000 | 19,0 | 12 | 37,0 | 28 | 7 580 | 54 |
| РВС-5000 | 22,8 | 12 | 40,8 | 28 | 8 485 | 60 |
| РВС-10000 | 34,2 | 12 | 52,2 | 28 | 11 324 | 77 |
| РВС-20000 | 39,9 | 18 | 57,9 | 34 | 15 002 | 104 |
| РВС-30000 | 45,6 | 18 | 63,6 | 34 | 16 764 | 115 |
| РВС-50000 | 60,7 | 18 | 78,7 | 34 | 21 677 | 143 |
Размеры ориентировочные, для типовых резервуаров. Точные значения определяются обмером и расчётом. Площадь сетки включает боковую поверхность и перекрытие; на 3-м уровне по стене два слоя.
Резервуарный парк
Если резервуары стоят близко, отдельные кольца не помещаются. Тогда группа закрывается общим ограждением по контуру парка с сеткой сверху и промежуточными опорами между резервуарами. Стен получается меньше, чем у отдельных колец.
Что учитываем на объекте
- Проезд пожарной техники и работа систем орошения и пенотушения.
- Обвалование, трубопроводные эстакады и проезды: в стене делаются порталы.
- Заземление и молниезащита конструкции.
- Только стальные сетки: на взрывопожароопасных объектах горючие сетки запрещены (п. 9.2.3 СП 542.1325800.2024).
- Доступ для обслуживания резервуара.
Материалы
| Элемент | Материал | Норматив |
|---|---|---|
| Леса стоечные | труба 48×3 мм | ГОСТ 27321-2023 |
| Сетка канатная 150×150 | канат стальной оцинкованный Ø5 мм | ГОСТ 3063-80 |
| Сетка габионная 6×8 | проволока оцинкованная 2,4 мм | ГОСТ Р 51285-99 |
| Тросы | канат стальной оцинкованный | ГОСТ 2688-80 |
| Пригрузы и якоря | блоки ФБС 24.4.6 | ГОСТ 13579-2018 |
Сроки
| Этап | Срок |
|---|---|
| Запрос | 1 день |
| Выезд на объект | 2–3 дня |
| Проект | от 7 дней |
| Поставка | от 10 дней, параллельно с проектом |
| Монтаж и сдача | от 14 дней |
| Всего | от 30 дней |
Срок указан для одного резервуара с защитой 4-го уровня. Группа резервуаров и 3-й уровень — от 60 дней.
Вопросы
Нужен ли фундамент?
Нет. Стойки стоят на винтовых опорах с подкладками, устойчивость дают блоки ФБС и оттяжки.
Можно ли ставить на действующем резервуаре?
Да. Конструкция собирается без сварки и не касается резервуара.
От каких БПЛА не защищает?
От тяжёлых дальних БПЛА с зарядом в десятки килограммов сеточные ограждения не защищают.
Что будет после попадания?
Повреждённая секция сетки и лесов заменяется.
Кто задаёт уровень защиты?
Заказчик в техническом задании. Массы и скорости БПЛА свод правил не задаёт.
С чего начать?
Заполните опросный лист и пришлите план площадки.
Рассчитаем защиту ваших резервуаров
Пришлите план площадки или заполните опросный лист — подготовим концепцию и расчёт.
